Elektrotechnik Schabus GX-D500 Kohlendioxid-Melder mit externem Sensor netzbetrieben Gasmelder

Überblick

NDIR-Sensor extern, an einer 4 Meter langen Leitung vormontiert
Voralarm bei 1,5 % CO2, Hauptalarm bei 3,0 % CO2

Beschreibung

Der CO2-Warnmelder GX-D500 überwacht die CO2-Konzentration mit fest eingestellten Alarmschwellen. Bei 1,5 % CO2 wird der Voralarm ausgelöst, bei 3,0 % CO2 der Hauptalarm. Das Gerät eignet sich unter anderem zur Überwachung großer CO2-Flaschen für Wassersprudler sowie für den Arbeitsschutz bei der Verarbeitung und Lagerung von Trockeneis.

Die Alarmmeldung erfolgt akustisch und optisch. Die gewählten Schwellenwerte verhindern Fehlalarme durch die von Menschen ausgeatmete Raumluft und ermöglichen zugleich die Erkennung von Defekten an technischen Anlagen.

Der externe Sensor verfügt über die Schutzart IP54 gegen Sprühwasser. Er ist mit einer 4 Meter langen, 3-adrigen Leitung vormontiert. Mit einer 3x 1,5 mm² Leitung lässt sich die Sensorleitung auf bis zu 100 Meter verlängern.
Bei einem Alarm schaltet ein potenzialfreies Wechselrelais mit 230 V~ / 5 A um. Damit können beispielsweise Zwangsbelüftungen aktiviert oder Magnetabsperrventile geschlossen werden. Ein weiteres potenzialfreies Wechselrelais mit 60 V= / 5 A schaltet bei technischen Störungen um und kann beispielsweise die Gebäudeleittechnik informieren. Im Überwachungsmodus sind beide Relais angezogen; bei Alarm oder Störung fallen sie ab.

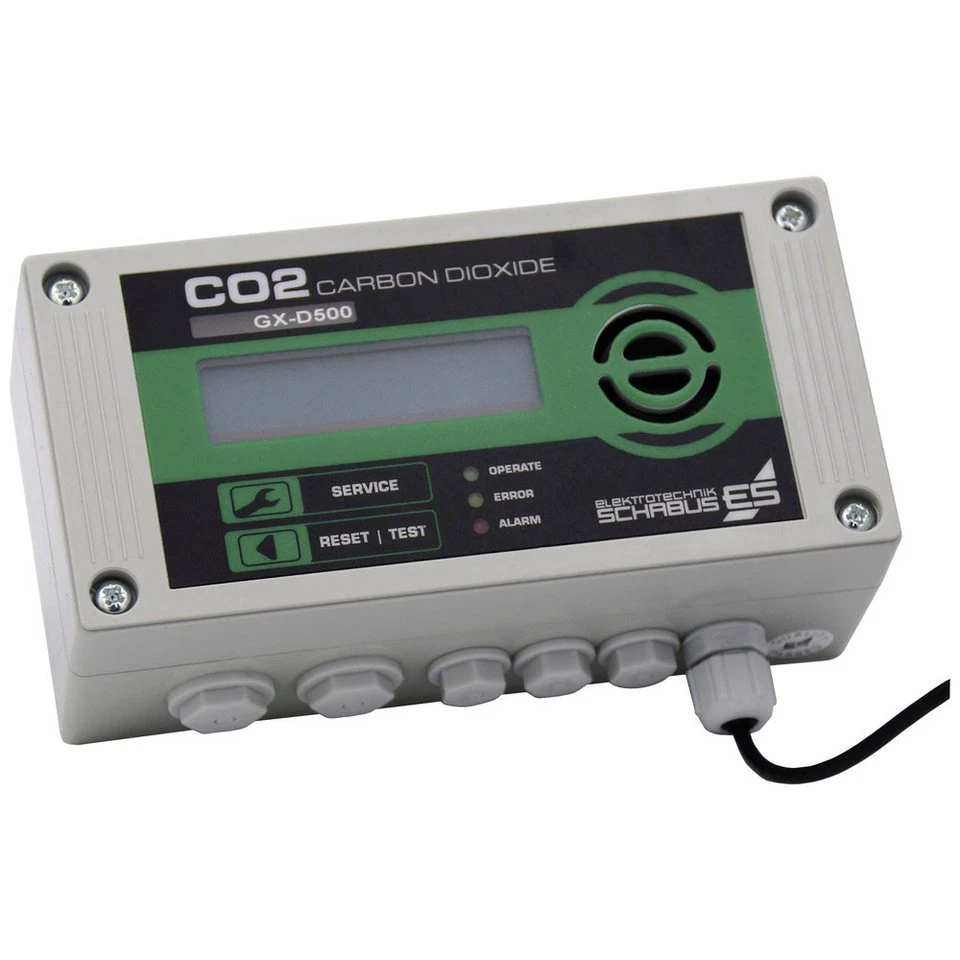

Das beleuchtete Display mit 2 x 16 Zeichen zeigt kontinuierlich den aktuell gemessenen CO2-Wert in Prozent an. Über die SERVICE-Taste lassen sich weitere Statusmeldungen aufrufen. Angezeigt werden unter anderem die Gerätetemperaturen, die Anzahl der Alarme, Fehler-Codes bei technischen Störungen sowie die beim letzten Alarm gemessene CO2-Konzentration in Prozent.
Der Sensor kann durch den Nutzer auf einen Nullpunkt kalibriert werden. Da Sensoren einer natürlichen Drift unterliegen und dadurch mit der Zeit unempfindlicher werden können, wurde die sonst übliche Auto-Kalibrierung bei diesem Modell deaktiviert. Das ist besonders bei Anwendungen relevant, in denen der Sensor dauerhaft einer erhöhten CO2-Konzentration ausgesetzt ist und nicht regelmäßig, mindestens wöchentlich, mit echter frischer Luft in Kontakt kommt. Die per Software festgelegte Spreizung der Alarmschwellen bleibt erhalten.
Für die Kalibrierung wird der Sensor mindestens 30 Minuten bei echter frischer Luft mit etwa 0,04 % CO2 betrieben. Anschließend wird die Cal.-Taste gedrückt. Der Sensor muss für die Nullpunkt-Kalibrierung nicht an Elektrotechnik Schabus geschickt werden. Dieser Service wird weiterhin auf Wunsch angeboten.

Einsatzmöglichkeiten
Lagerung und Verarbeitung von Trockeneis, beispielsweise in Impfzentren und Street Food Trucks
Anlagen mit CO2 aus Druckflaschen, beispielsweise in Laboren und Lagern
Anlagen, in denen bisher ein GX-A1 mit GX-CO2-30 Sensor eingesetzt wurde

Eigenschaften

Sensorleitung bis auf 100 Meter verlängerbar
Optische und akustische Warnung (audiovisuell)
2 unabhängige potenzialfreie 5A-Wechselrelais für Alarm und Störungen
Beleuchtetes 2 x 16 Zeichen Display
Nullpunkt-Kalibrierung durch den Nutzer möglich
Permanente Anzeige der gemessenen CO2-Konzentration in Hundertstel Prozent
Warngerät in IP20, Sensor in IP54

Lieferumfang

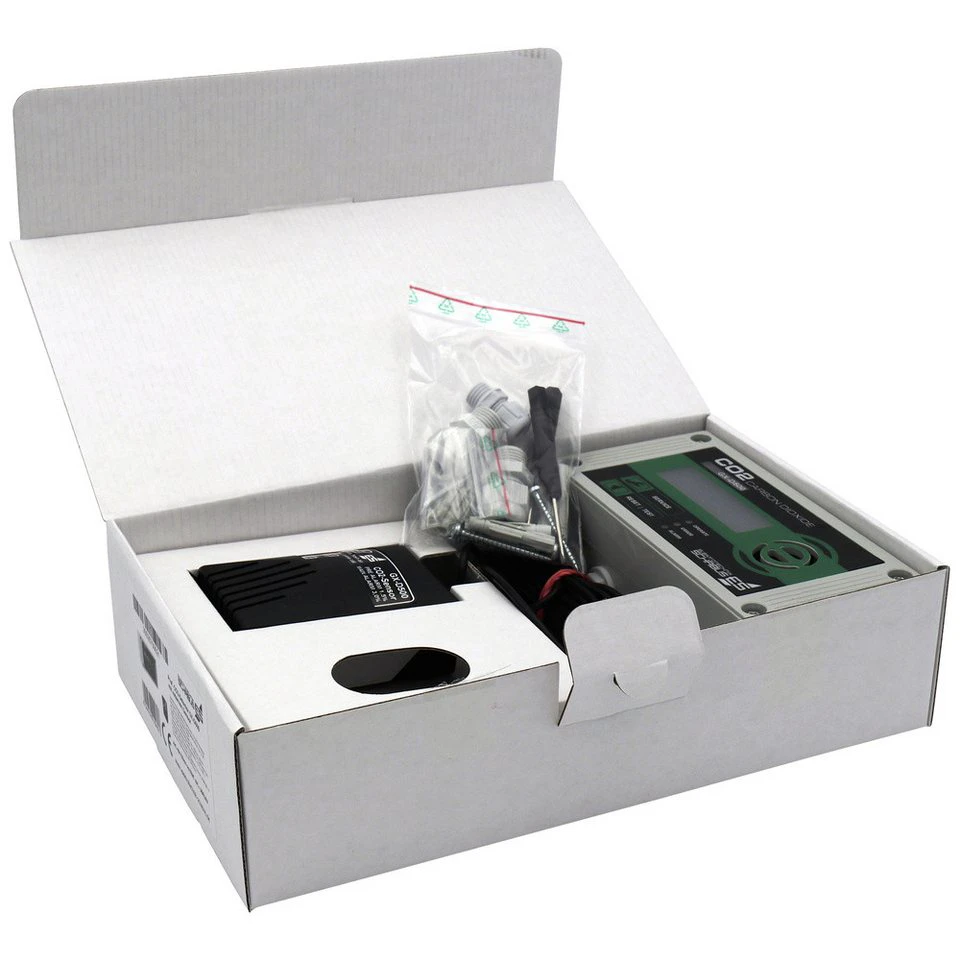

CO2-Warngerät GX-D500 + externer Sensor mit vormontierter 4 Meter Leitung + Montagematerial: 4 große und 2 kleine Schrauben und Dübel, 2 Schraubendreher + 2 große und eine kleine PG-Verschraubung + deutsche Bedienungs- und Montageanleitung

Hinweis

Beziehen Sie die Berufsgenossenschaft und das Gewerbeaufsichtsamt vor der Montage in die Planung ein, damit einer späteren Abnahme nichts im Wege steht. Es bestehen deutliche regionale Unterschiede, auf die Elektrotechnik Schabus keinen Einfluss hat
