PCE Instruments Datenlogger PCE-VDL 16I Maschinenüberwachung Klimamessung

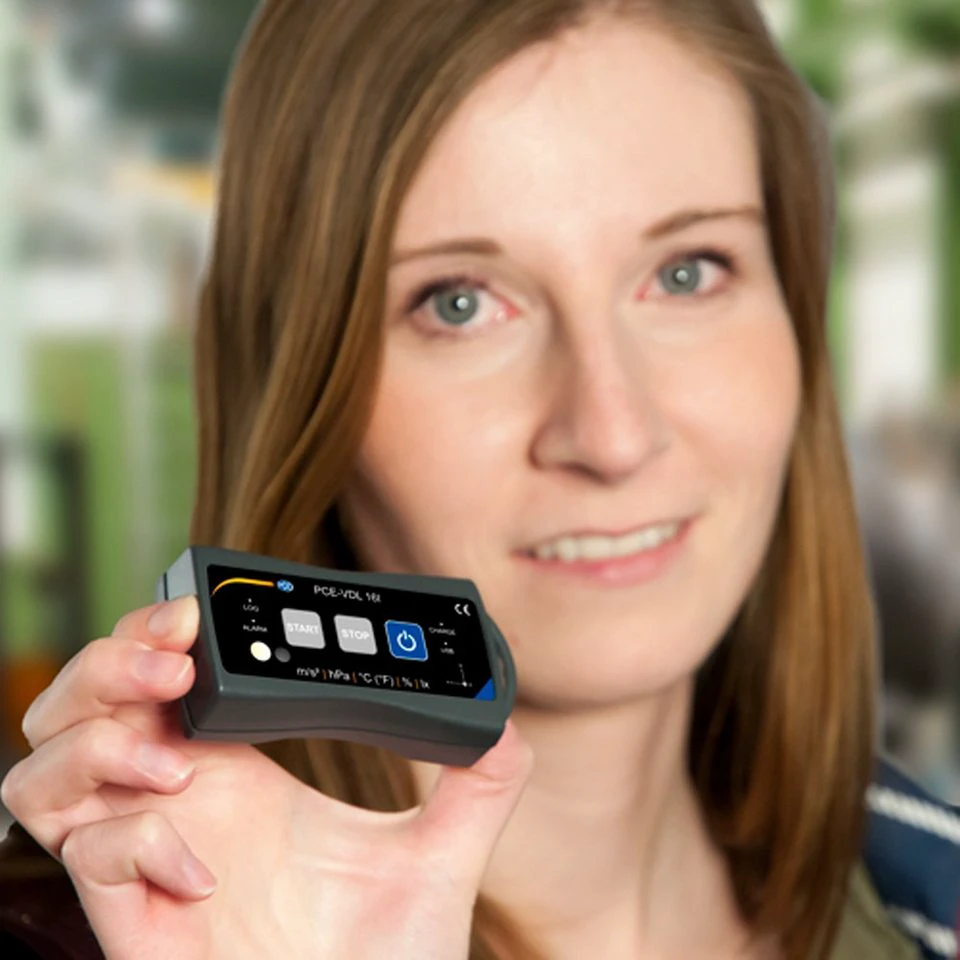

Der PCE-VDL 16I von PCE Instruments ist ein kompakter Datenlogger zur Maschinenüberwachung. Er erfasst Temperatur, relative Feuchtigkeit, Luftdruck, Licht sowie die Beschleunigung in drei Achsen. Damit lassen sich Schwingungen an Maschinen gemeinsam mit wichtigen Umgebungsbedingungen messen und aufzeichnen.

Der Datenlogger dokumentiert das Schwingverhalten von Fertigungs- und Bearbeitungsmaschinen, beispielsweise von mehrachsigen Fräsmaschinen. Die aufgezeichneten Daten unterstützen dabei, Veränderungen im Maschinenzustand zu erkennen und mögliche Fehlerquellen einzugrenzen. So lässt sich beispielsweise prüfen, ob Schwingungen durch den Antrieb oder ein Werkzeug verursacht werden. Die Messwerte können außerdem zur Verschleißreduzierung, zur Auslegung von Lagern und Dämpfer-Systemen sowie zur Untersuchung von Lärm und Unwuchten verwendet werden.

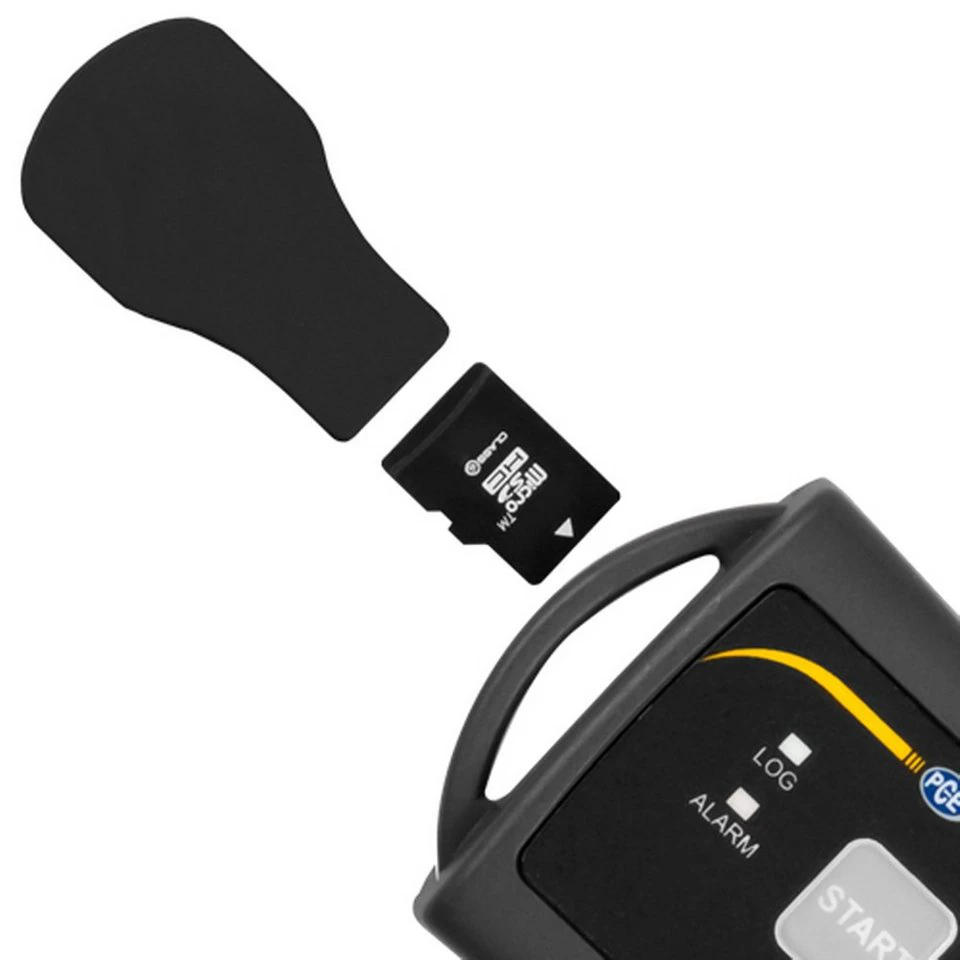

Abhängig von der eingestellten Mess- beziehungsweise Aufzeichnungsrate kann der Datenlogger über mehrere Tage aufzeichnen. Die erfassten Messwerte werden im internen Speicher beziehungsweise auf der beigelegten 32 GB microSD-Speicherkarte abgelegt und können über USB auf einen PC übertragen und ausgewertet werden. Die Programmierung und Auswertung erfolgt mit der kostenlosen Setup- und Auswertesoftware. Auch bei fehlender Stromversorgung bleiben die Messwerte im Datenlogger erhalten. Für kundenspezifische Anforderungen sind laut Hersteller auch Varianten mit größerer Speicherkapazität, größerer Batterie oder anderen Sensoren möglich.

Autarke Zustandsüberwachung für definierte Zeiträume
Der kompakte Maschinenbau-Datenlogger verbindet die Vorteile mobiler Vibrationsmessgeräte mit denen stationärer Überwachungssysteme. Mobile Geräte ermöglichen Messungen in größeren zeitlichen Abständen und erzeugen vergleichsweise geringe Datenmengen. Dabei können jedoch Ereignisse zwischen den Messungen unberücksichtigt bleiben. Stationäre Systeme erfassen den Maschinenzustand dauerhaft, verursachen jedoch höhere Anschaffungskosten und größere Datenmengen. Der PCE-VDL 16I zeichnet Vibrationen und Schwingungen über definierte Zeiträume auf, ohne ein umfangreiches stationäres System zu erfordern.

Prozessbegleitende Maschinenüberwachung für Fertigungsanlagen
Neben dem allgemeinen Maschinenzustand lassen sich Prozessinformationen erfassen. Drehzahl, Vorschub, Eingriffstiefe des Fräsers, Schneidenschärfe, Gleichlauf oder Gegenlauf sowie der bearbeitete Werkstoff beeinflussen die entstehenden Schwingungen. Schwingungsspitzen können mechanische Belastungen an Fräswerkzeug, Spindellagerung und Maschine verursachen. Außerdem sind Fehler im Fräsbild oder Rattermarken am Bauteil möglich. Der Datenlogger unterstützt dabei, Prozessparameter mit den auftretenden mechanischen Belastungen in Beziehung zu setzen.

Verwendungsmöglichkeiten als Maschinenbau-Datenlogger
Der PCE-VDL 16I kann auch beim Verladen, Aufstellen oder Transport von Investitionsgütern, großen Maschinen und Fertigungsanlagen eingesetzt werden. Stoßbelastungen, beispielsweise durch ein zu starkes Absetzen mit dem Stapler oder ein Anschlagen beim Verladen mit dem Kran, lassen sich zusammen mit Temperatur und Luftfeuchte dokumentieren. Die Aufzeichnung von Zeitpunkt, Größe und Richtung einer Stoßbelastung kann bei der Ursachenforschung und der Klärung von Haftungsfragen unterstützen. Die dokumentierten Umgebungsbedingungen ermöglichen zudem die nachträgliche Bewertung von Belastungsspitzen.

Messgröße

Messbereich Temperatur -20 ... +65 °C
Genauigkeit ±0,2 °C
Mess-/ Speicherrate 1 s ... 1800 s

Messbereich Relative Feuchte 0 ... 100 % rel. Feuchte
Genauigkeit ±1,8 % rel. Feuchte
Mess-/ Speicherrate 1 s ... 1800 s

Messbereich Luftdruck 10 ... 2000 mbar
Genauigkeit ±2 mbar (im Bereich 750 ... 1100 mbar) sonst ±4 mbar
Mess-/ Speicherrate 1 s ... 1800 s

Messbereich Licht 0,045 ... 188.000 lx
Genauigkeit n/a
Mess-/ Speicherrate 1 s ... 1800 s

Messbereich 3-Achsen-Beschleunigung ±16 g
Genauigkeit ±0,24 g
Mess-/ Speicherrate 800 Hz ... 1 Hz

Allgemeine technische Daten vom Mini-Datenlogger PCE-VDL 16I
Speicherkapazität 2,5 Millionen Messwerte pro Messung, 3,2 Milliarden Messwerte mit beigelegter 32 GB microSD-Speicherkarte
Taster Start / Stop einer Messung; Ein- bzw. Ausschalter des Datenloggers
LED
Log: Betriebsstatus
Alarm: Alarmanzeige
Charge: Ladezustandsanzeige
USB: Status der Verbindung zum PC

Spannungsversorgung
integrierter Li-Ion Akku 3,7 V / 500 mAh
Das Laden des Akkus erfolgt über den USB-Anschluss
Integrierte Sensoren Temperatur, relative Luftfeuchte, barometrischer Druck, Licht, 3-Achsen Beschleunigung

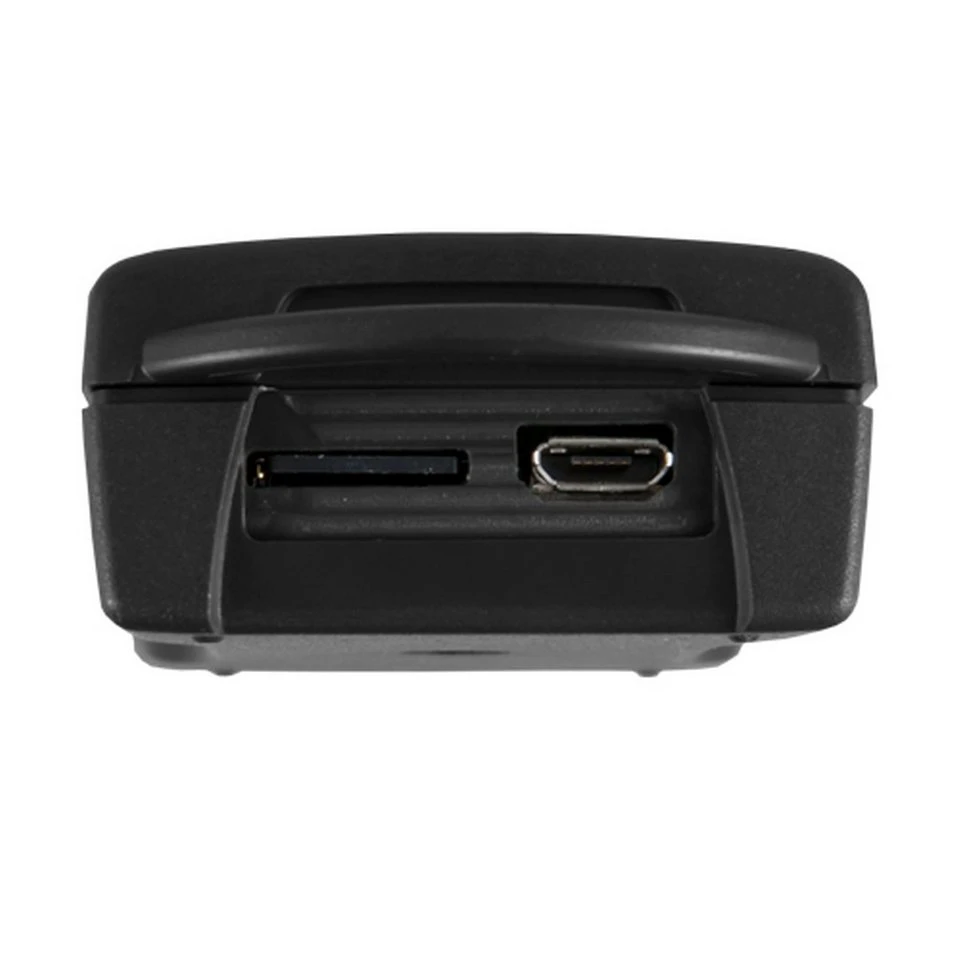

Interface USB
PC-Software Kostenlose Setup- und Auswertesoftware (Windows XP / Vista / 7 / 8 / 10 32 Bit / 64 Bit) zur Erfassung und Auswertung der Daten.
Betriebsbedingungen Temperatur -20 ... +65 °C
Lagerbedingungen Temperatur +5 ... +45 °C (ideale Lagerbedingungen für Batterie) 10 ... 95 % relative Feuchte, nicht kondensierend

Gewicht ca. 60 g
Abmessungen (L x B x H) 87 x 44 x 23 mm
