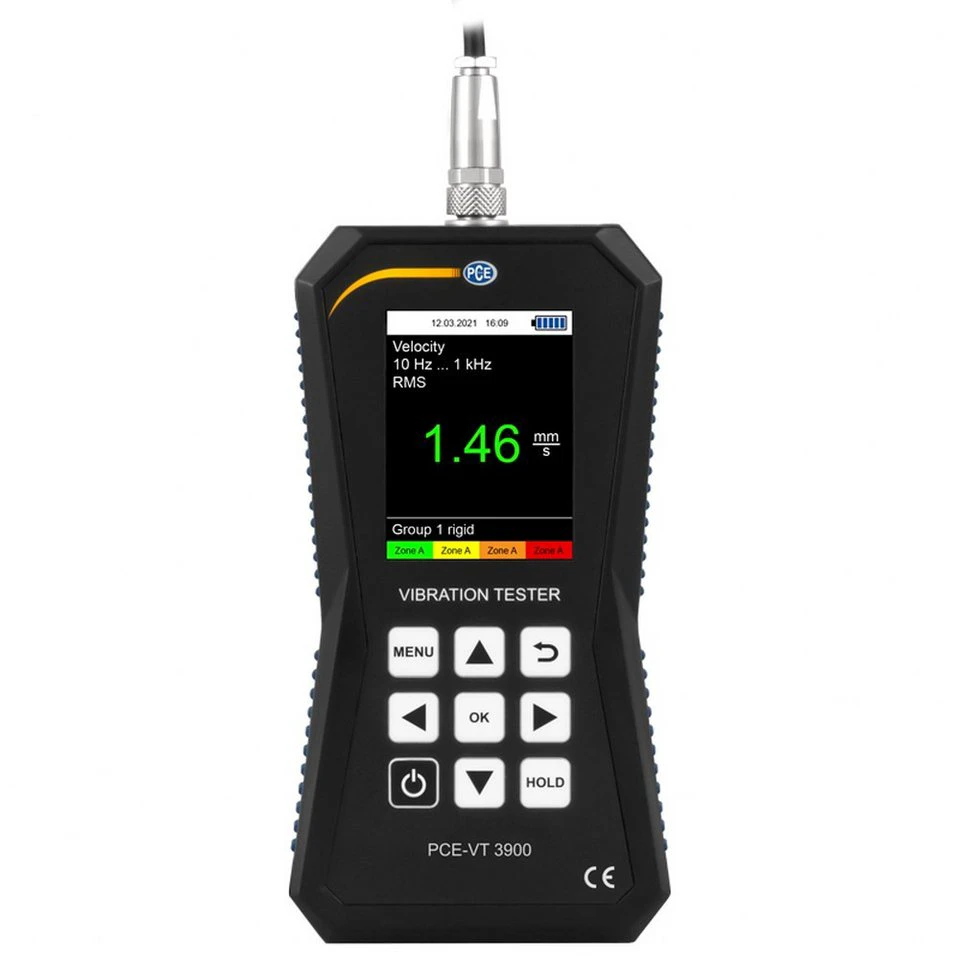

PCE Instruments FFT-Schwingungsmessgerät Beschleunigungsaufnehmer 399,9 m/s² ISO 10816-3

Der Beschleunigungsaufnehmer dient zur schnellen und präzisen Überprüfung vibrierender Teile, Maschinen und Anlagen. Über den externen Schwingungssensor erfasst das Gerät den Schwingweg (Messbereich 0,000 ... 3,9 mm), die Schwinggeschwindigkeit (Messbereich 0,00 ... 399,9 mm/s) sowie die Schwingbeschleunigung (Messbereich 0,0 ... 399,9 m/s²).

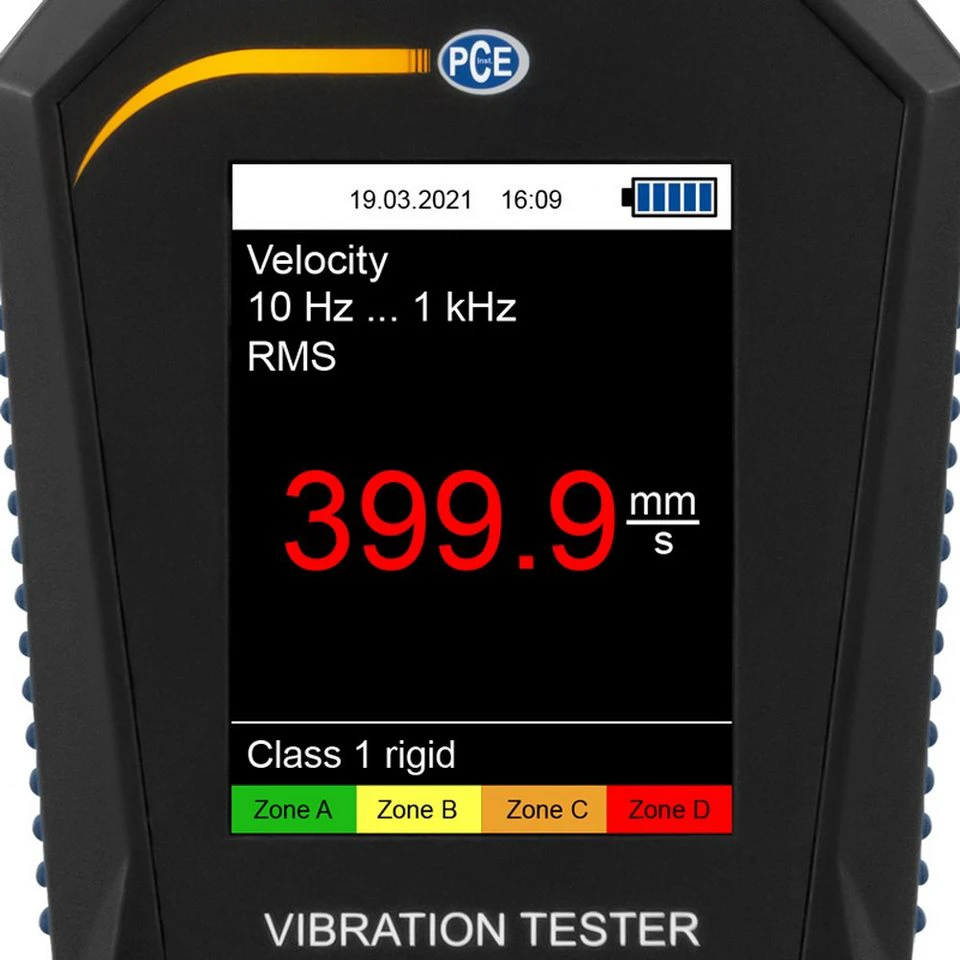

Für die Auswertung stehen die Messparameter RMS, Peak, Peak-Peak und Scheitelfaktor (Crest-Faktor) zur Verfügung. Eine automatische Bewertung nach den Grenzwerten der ISO 10816-3 ist ebenfalls möglich.

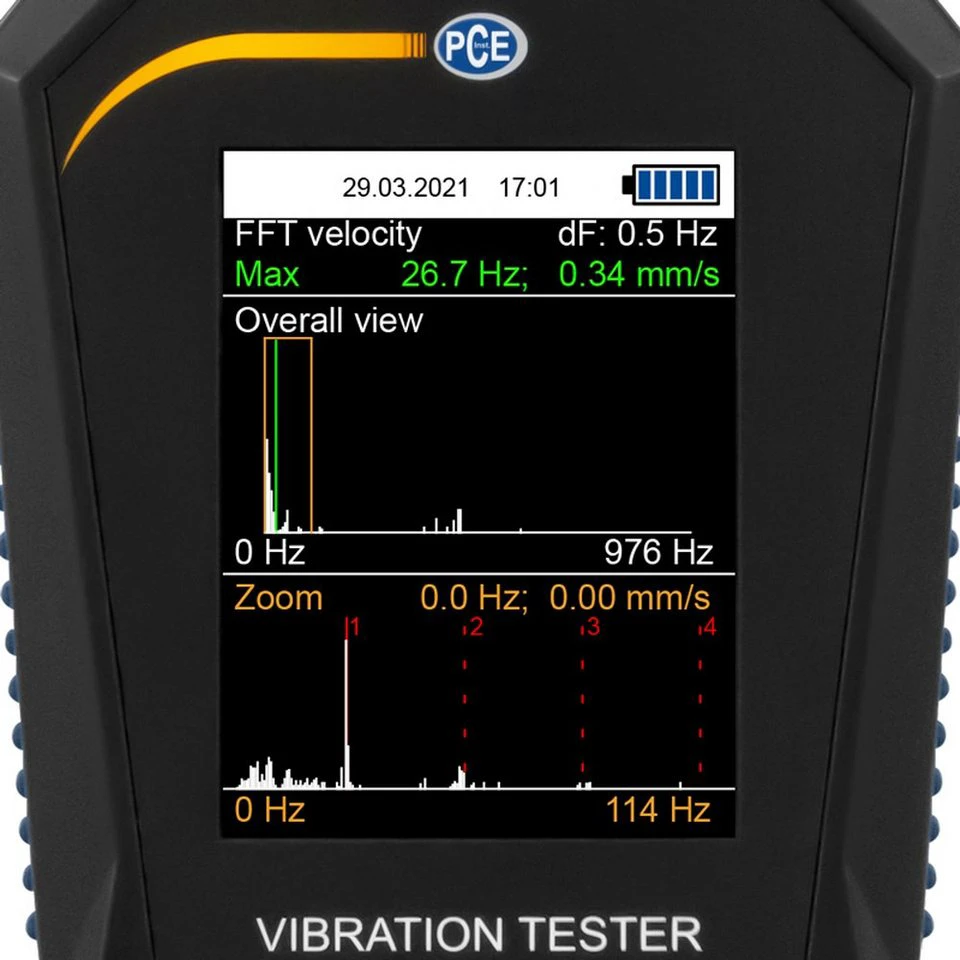

Das Gerät analysiert die Messwerte und zeigt die Bewertung auf dem Display als Gut-Schlecht-Ergebnis an. Der interne LiPo-Akku hat eine Kapazität von 2500 mAh und lässt sich über die Micro-USB-Schnittstelle aufladen. Zusätzlich zum normalen Messmodus ist ein FFT-Modus vorhanden. Dabei wird das Frequenzspektrum der gemessenen Schwinggeschwindigkeit oder Schwingbeschleunigung berechnet und angezeigt. Die grafische Darstellung zeigt die FFT-Linien sowohl für das komplette Frequenzband als auch in einer Zoomansicht für einzelne Linien. Über die Routenmessung lassen sich wiederkehrende Messungen an identischen Messstellen geordnet durchführen.

Das FFT-Schwingungsmessgerät eignet sich aufgrund seiner Messfunktionen für Wartungs- und Reparaturarbeiten an Maschinen. Die angezeigten Messdaten können im internen Speicher abgelegt werden. Über die Micro-USB-Schnittstelle lassen sich die gespeicherten Daten auf einen PC übertragen. Die Software ermöglicht eine grafische und tabellarische Analyse der Messwerte sowie den Export als CSV-Datei. Außerdem kann über die Software ein automatisches Firmware-Update durchgeführt werden.

Messbereich Beschleunigung 0,0 ... 399,9 m/s²
Auflösung 0,1 m/s²
Genauigkeit @ 160 Hz ±2 %
Frequenzbereich 10 Hz ... 10 kHz, 1 kHz ... 10 kHz

Messbereich Geschwindigkeit, 0,00 ... 399,9 mm/s
Auflösung 0,1 mm/s
Genauigkeit @ 160 Hz ±2 %
Frequenzbereich 10 Hz ... 1 kHz

Messbereich Drehzahl 600 … 50000 RPM
FFT Beschleunigung 10 Hz … 8 kHz
FFT Geschwindigkeit 10 Hz … 1 kHz
Genauigkeit @ 160 Hz ±2 %
Anzahl FFT Linien 2048
Routenmessung
100 Routen mit jeweils 100 Maschinen mit jeweils
100 Messpunkten mit jeweils 1000 Messwerten

Messbereich Weg 0,000 ... 3,9 mm
Auflösung 1 µm
Genauigkeit @ 160 Hz ±2 %
Frequenzbereich 10 Hz ... 200 Hz
Messparameter RMS, Peak, Peak-Peak, Scheitelfaktor (Crest-Faktor)
Manueller Speicher 99 Ordner á 50 Messwerten

Datenlogger
Verschiedene Start-/Stopp-Trigger
Messintervall zwischen 1 s … 12 h
50 Speicherplätze á 43200 Messwerten

Einheiten umschaltbar metrisch / imperial
Anzeige 2,48" LC Display
Menüsprachen Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch,
Spannungsversorgung Intern: LiPo-Akku (3,7 V, 2500 mAh)
Extern: USB 5 VDC, 500 mA
Betriebsdauer ca. 15 … 20 h (abhängig von der Displayhelligkeit)
Betriebs- und Lagerbedingungen Temperatur: -20 ... +65 °C
Luftfeuchtigkeit: 10% r. F. … 95% r. F., nicht kondensierend
Abmessungen 165 x 85 x 32 mm
Gewicht 239 g

Technische Daten Beschleunigungssensor
Resonanzfrequenz 24 kHz
Querempfindlichkeit ≤ 5%
Zerstörungsgrenze 5000 g (Peak)
Betriebs- und Lagertemperatur -55 °C … +150 °C,
Gehäusematerial Edelstahl
Befestigungsgewinde ¼ - 28“
Abmessungen Ø 17 x 46 mm
Gewicht (ohne Kabel) 52 g
