Satlink Satfinder WS-6980 Digital DVB-S/S2 DVB-T2/C TV Combo

Der Satlink WS-6980 ist ein portables SAT-Messgerät für DVB-S und DVB-S2. Das Gerät besitzt ein 7-Zoll-HD-TFT-LCD-Display mit einer Auflösung von 1024 × 600 Pixeln und unterstützt DVB-S/S2, DVB-T/T2 sowie DVB-C. MPEG-2, MPEG-4, H.264 und H.265 werden hardwareseitig decodiert.

Unterstützt werden automatische, manuelle und NIT-Scans für DVB-S/S2 sowie Blindscans für DVB-S/S2/C. Zur Signalanalyse stehen ein Konstellationsanalysator und ein Spektrumanalysator zur Verfügung. Das Gerät unterstützt die Erkennung von Multi-CH/TP, einen Alarm bei Sperrsignal sowie die automatische Winkelberechnung für AZ und EL.

Der Satlink WS-6980 arbeitet mit DiSEqC 1.0/1.1/1.2, 0/22 kHz und verfügt über Stereo-Doppellautsprecher. AV IN/OUT, HDMI IN/OUT und AV-in werden unterstützt. Zusätzlich sind ein elektronischer Kompass, eine integrierte Taschenlampe, ein optischer Leistungsdetektor sowie ein DC12V-Ausgang vorhanden. LNB, ANT und DC12V sind gegen Kurzschluss geschützt.

Die Stromversorgung erfolgt über einen integrierten 7,4-V-Li-Ion-Akku mit 5000 mAh. In den technischen Angaben ist außerdem eine Li-Ion-Batterie mit 7,4 V/3000 mAh aufgeführt; maßgeblich ist die Kennzeichnung auf der Rückseite des Geräts. Das Gerät besitzt eine unabhängige Batterieladefunktion und kann über den USB-Anschluss aktualisiert werden.

Technische Daten

Übertragungsstandards: DVB-S2/S, DVB-T/T2, DVB-C

Satelliten-Input/Demodulation:
Verbindungstyp: F-Typ
Eingangsfrequenz: 950 bis 2150 MHz
Signal-Eingangspegel: -65 bis -25 dBm
Band-Switch-Control: 22 kHz
LNB-Versorgung: 13 V/18 V; Imax 400 mA
Demodulationstyp: QPSK, 8PSK, 16APSK
Symbolrate: 2

DVB-T/T2/C-Input/Demodulation:
Verbindungstyp: Female Type
Eingangsfrequenz: 48 bis 862 MHz
Signal-Eingangspegel: -79,5 dBm (MAX)
ANT-Versorgung: 5 V; 12 V/24 V; Imax 100 mA
Demodulationstyp: OPSK, 16PAM, 64QAM, 256QAM

LCD:
Typ: TFT
Anzahl der Punkte: 800 × 3 (RGB) × 480
Aktiver Bereich (B × H): 154,08 mm × 85,92 mm

AV-Ausgang:
Verbindungstyp: 3,5-mm-Klinke
Videoausgang: CVBS
Audioausgang: Stereo Audio L/R

HDMI-Ausgang:
Ausgangsstecker: HDMI 1.3a

AV-Eingang:
Verbindungstyp: 3,5-mm-Klinke
Videoausgang: CVBS
Audioausgang: Stereo Audio L/R

Audio-/Videoverarbeitung:
Videodekompressionsprozessor: MPEG-2 MP@HL, MPEG-1-Decodierung, MPEG-4 ASP@L5 HD-Auflösung, H.264 MP&HP@L4, HW-JPEG-Decodierung
Auflösung: PAL-25 Frame@720 × 576, NTSC-30 Frame@720 × 480
Signalkompatibilität: Unterstützung der Konvertierung verschiedener Videoformate
Videoformat: 4:3, 16:9, Konvertierung per Pan & Scan und Letterbox
Audio-Dekompression: MPEG-1 Layer I/II, MPEG-2 Layer I/II
Audioausgabe: Stereo, Mono, R/L

Data Service Port:
Anschluss: USB
Datenprotokoll: USB-2.0-Schnittstelle
Dateisystem: NTFS, FAT32, FAT16
Dateiformate: wma, mp3, mp4, avi, jpp, bmp, img

Mikroprozessor:
Hersteller: NOVATEK
Taktfrequenz: 500 MHz
SDRAM-Speicher: 1 Gbit DDR3

Energieversorgung:

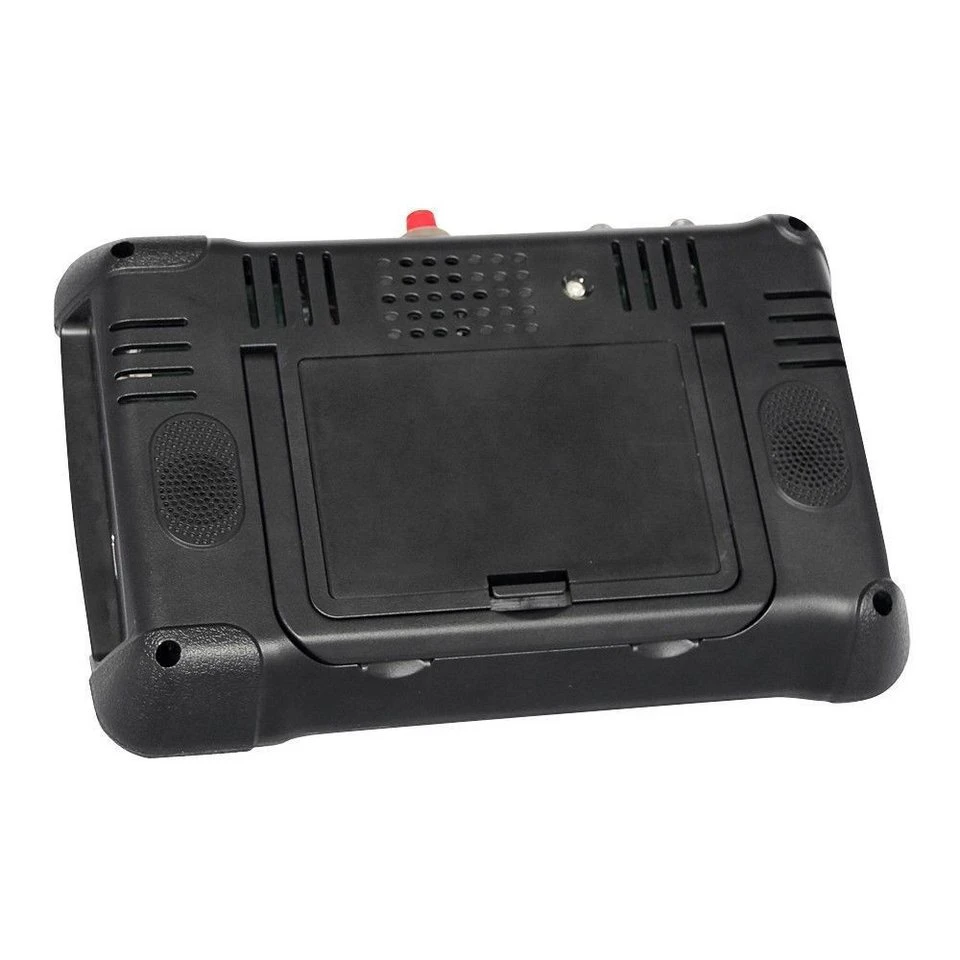

Li-Ion-Batterie: 7,4 V/3000 mAh (maßgeblich ist die Kennzeichnung auf der Rückseite des Geräts)
Adapterausgang: DC12V/1,5A
Adaptereingang: 100–240 VAC, 50/60 Hz
Leistungsaufnahme: maximal 10 W

Physikalische Eigenschaften:
Größe (B × T × H): 250 mm × 156 mm × 40 mm
Nettogewicht: 1 kg

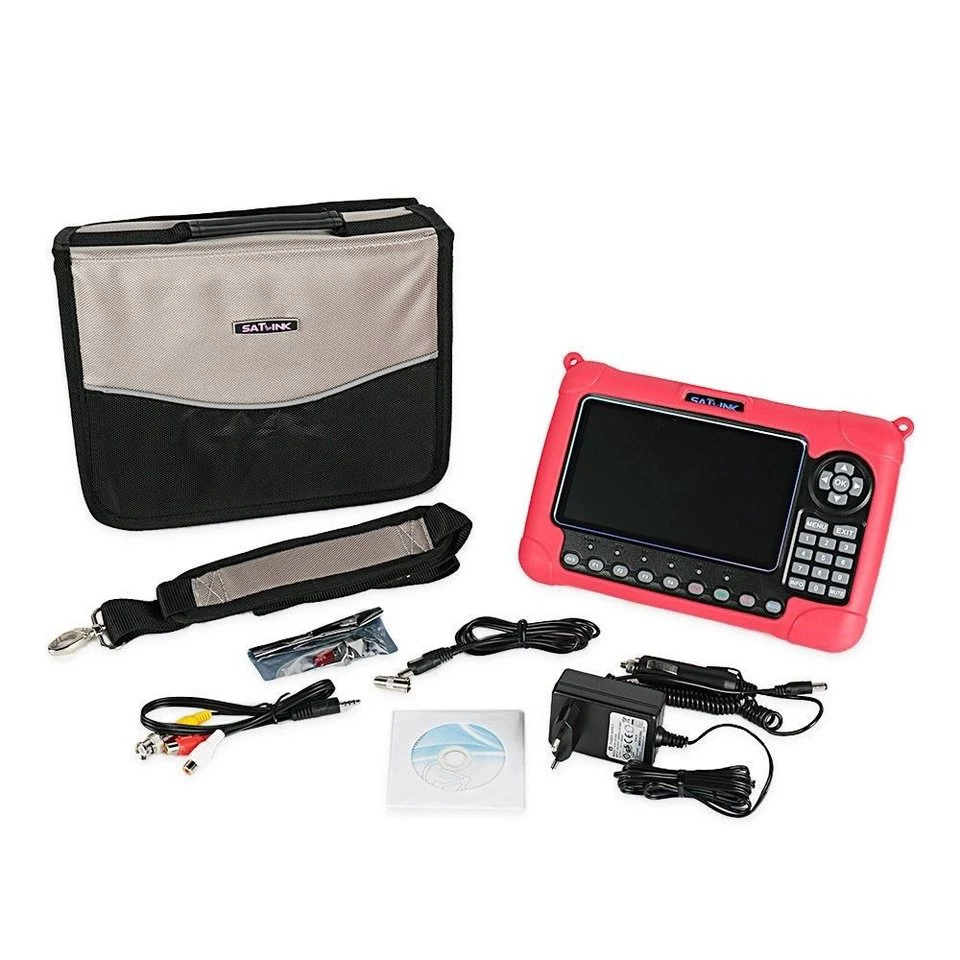

Enthaltenes Zubehör:
1 × WS-6980 DVB-S2/C/T2 Combo HD Satfinder
1 × 12-V-Ladegerät
1 × Tragetasche
1 × AV-Kabel
1 × rote Silikon-Gummi-Schutzhülle
1 × Gebrauchsanleitung auf CD
