Verteilerboxen

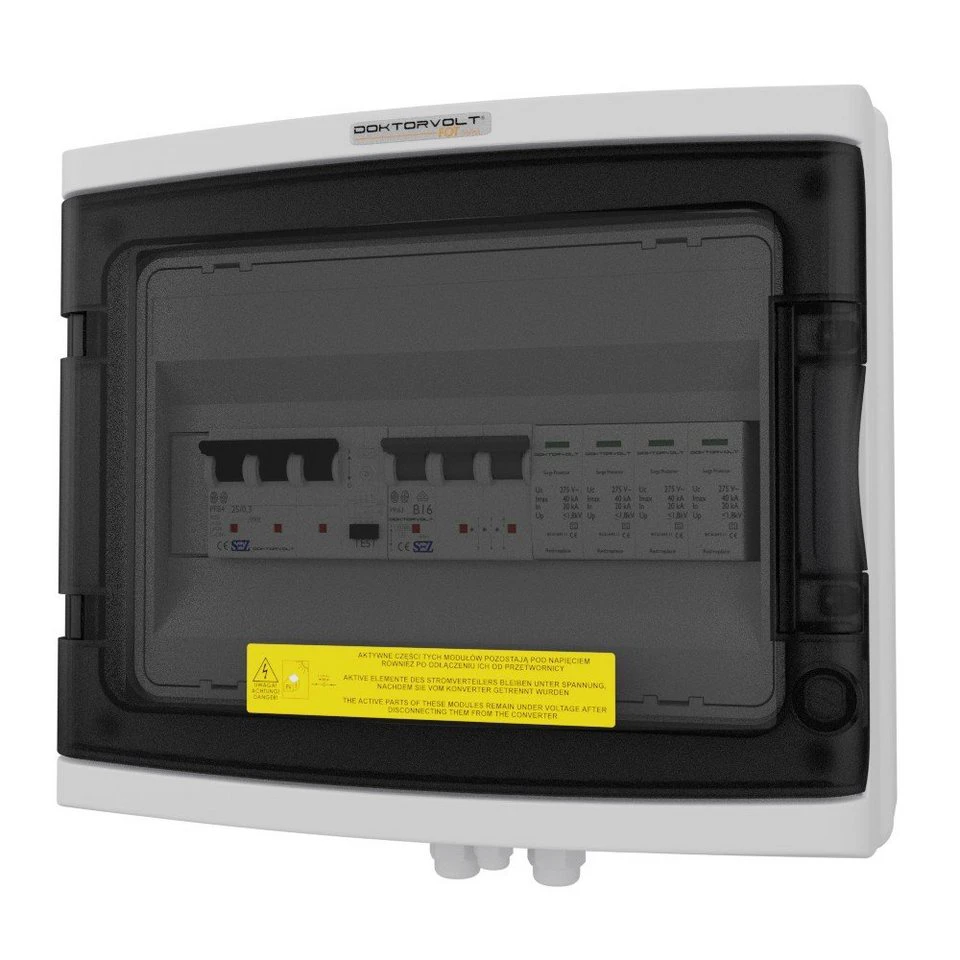

Doktorvolt Verteilerbox Solar Anschlusskasten PV AC B16A FI-Schalter
Die Verteilerbox verfügt über 8 Module.Das Gehäuse ist für eine Nennspannung von 1000V ausgelegt.Montageart: AufputzSchutzart: IP65Abmessung: 290 x 260 x 140 mmGehäuseabmessungen mit PG-Verschraubungen: 290 x 295 x 140 mmKabelverschraubung PG: 2x PG-21, 1x PG-11Schutz vor indirektem Kontakt durch FI-Schalter 25A 300mA 4P Typ A RCCBLeitungsschutzschalter: 1x B16A 3P 10kAÜberspannungsschutz: 2x 320V AC 20-50kA T1/T2

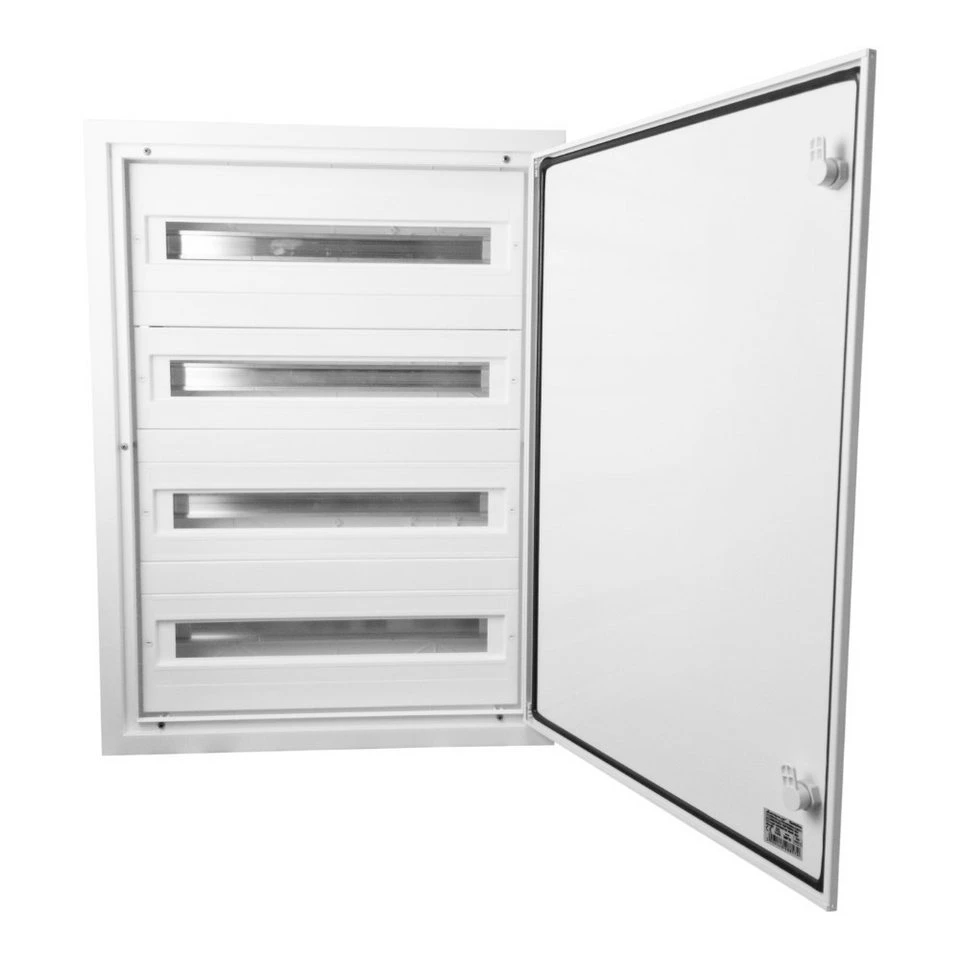

Elektro-Plast Verteilerkasten DARP-96 4x24 Unterputz IP54 Alutür
Elektro-Plast Verteilerkasten DARP-96 für die Unterputzmontage mit Alutür. Schutzart IP54.Verteilerkasten DARP-96Das Gehäuse besteht aus Aluminium und PS. Rahmen und Tür sind aus weiß lackiertem Aluminium in RAL 9010 gefertigt. Geeignet für die Verwendung in Innenräumen. Die Produkte der Firma Elektro-Plast Sp. z o.o. wurden durch die Erteilung des Zertifikats des TÜV Rheinland gewürdigt.Anzahl der Module96 (4x24)Anzahl der Reihen4MontageUnterputzSchutzartIP54SchutzklasseIIUnr230/400VUni690VIn125AMerkmaleEinfacher Zugang zu N+PE isolierten SammelschienenAbnehmbare TH-Schienen aus Aluminium am SchlittenHohe Festigkeit und ÄsthetikRahmen und Tür aus weiß lackiertem Aluminium (RAL 9010)MaterialAluminium/PSGehäusefarbeweißTürfarbeAluminium - lackiertmaximaler Kabelquerschnitt25mm2Anwendung bei Temperaturenvon -25°C bis zu +55°CStoßfestigkeitIK07Gewicht8,2kgOptimale Einbautiefe125mmden Abstand zwischen dem Boden und der TH-Schiene29mmDIN (TH/TS 35) SchienejaCE KonformitätserklärungjaPE Klemmenleisten3x(1x25+9x16)2x(12X10+11X16)N Klemmenleisten3x(1x25+9x16)2x(12X10+11X16)Selbstklebendes Etikett zur Beschreibung modularer GerätejaMöglichkeit zur Installation von 68 und 75 mm tiefen KamerasjaZertifikatePN-EN 62208:20011HerstellerElektro-PlastSymbol9.424EAN5905548288574Abmessungen (mm)

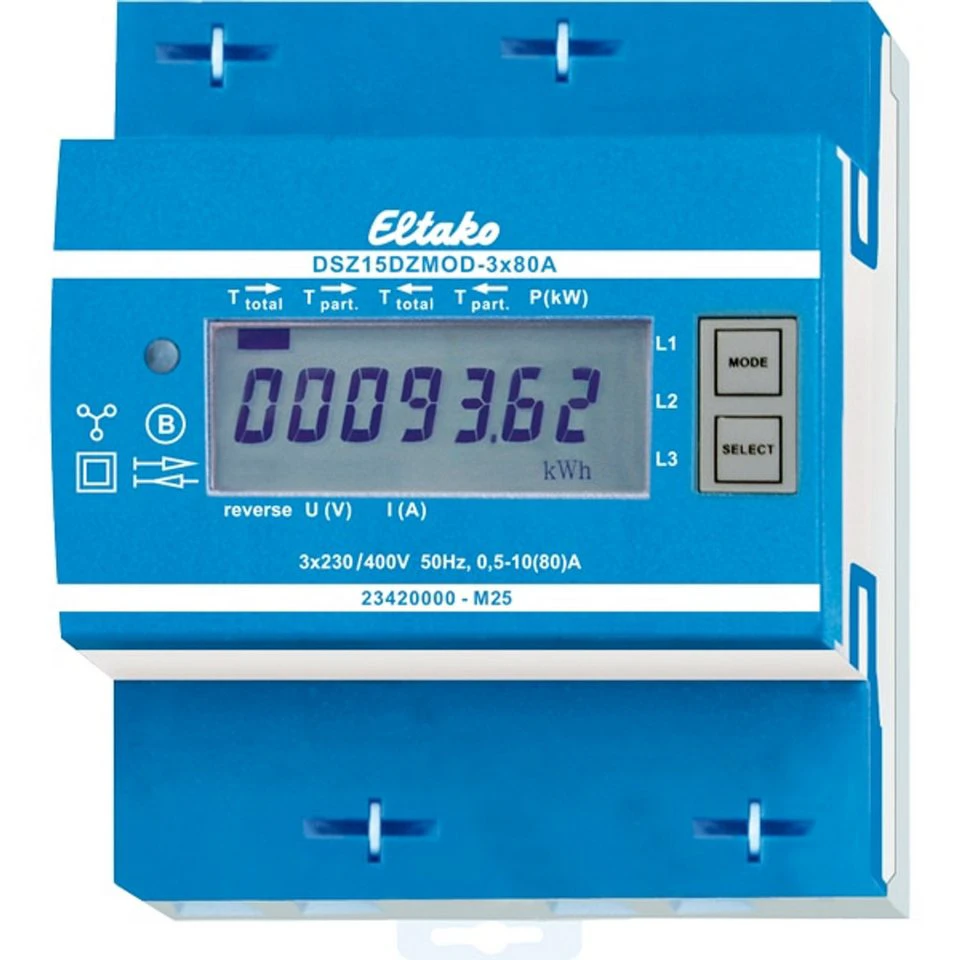

Eltako Zweiweg-Drehstromzähler Modbus DSZ15DZMOD 3x80A DIN-EN 60715 TH35 RS485
Der Modbus-Zweiweg-Drehstromzähler DSZ15DZMOD ist für einen Maximalstrom von 3x80A ausgelegt. Der Stand-by-Verlust beträgt 0,8 Watt an L1 sowie jeweils 0,5W an L2 und L3.Das Reiheneinbaugerät wird auf einer Tragschiene DIN-EN 60715 TH35 in Installationsschränken montiert und besitzt die Schutzart IP51. Bei 4 Teilungseinheiten ist das Gerät 70 mm breit und 58 mm tief. Die Genauigkeitsklasse beträgt B (1%).Die integrierte Modbus / RTU (RS485)-Schnittstelle ermöglicht die Datenübertragung und Adressvergabe gemäß Bedienungsanleitung über einen RS485-Modbus-Datenlogger.Der direkt messende Drehstromzähler erfasst die Wirkenergie anhand der zwischen Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von 0,8 Watt beziehungsweise 0,5W Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt.Die Wirkenergie wird abhängig vom Vorzeichen addiert. Positive Leistung steht für Energiebezug, negative Leistung für Energielieferung. Die Energiemessung erfolgt saldierend. Ist der Energiebezug größer als die Energielieferung, erhöht sich der Zählerstand T mit Pfeil nach rechts. Überwiegt die Energielieferung, erhöht sich der Zählerstand T mit Pfeil nach links.Energiebezug und Energielieferung werden jeweils über dem aktiven Balken im Display mit einem Rechts- beziehungsweise Linkspfeil angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Die Anschlüsse L1 und N müssen vorhanden sein.Energiebezug und Energielieferung werden nichtflüchtig gespeichert und nach einem Stromausfall sofort wieder angezeigt. Das 7-Segment-LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Eine LED neben dem Display zeigt den Leistungsbezug und die Leistungslieferung mit 1000-mal je kWh blinkenden Impulsen an.Features:Zweiweg-Drehstromzähler mit Modbus/RTU-SchnittstelleMaximalstrom von 3x80A für flexible AnwendungenReiheneinbaugerät für DIN-EN 60715 TH35

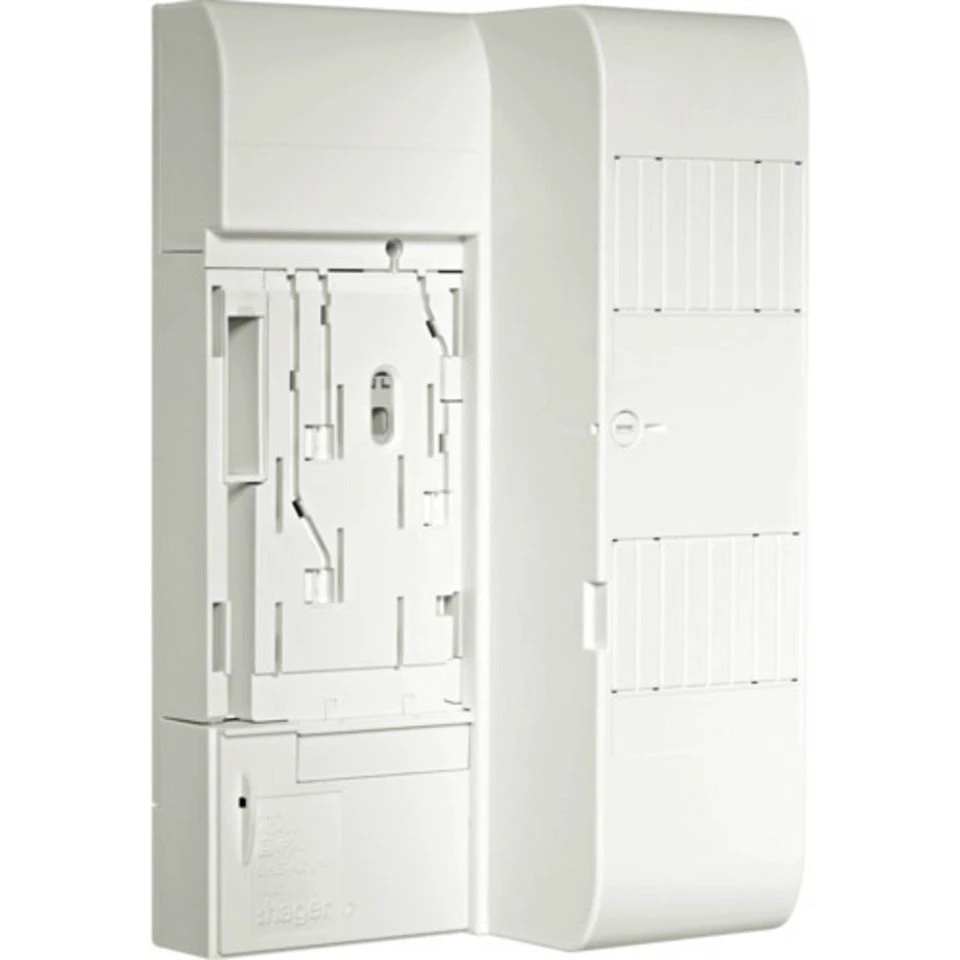

Hager Verteilerbox KU33AHE Sicherung Reinweiß RAL 9010 1 St.
Beschreibung3-phasige BKE-AZ-Ausführung der Serie universZ mit RfZ und 4+4 Platzeinheiten, VPE = 1Die Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 verfügt über ein VDE-Zeichen nach DIN V VDEV 0603-5 und dient zur Aufnahme elektronischer Haushaltszähler (eHZ) nach VDN-Lastenheft V 1.03. DieBerührungsschutzabdeckung des Klemmleistenbereichs wird durch den Zähler plombiert. Eine Erweiterung mitHutschienen mit 8 oder 15 PLE zur Aufnahme von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880,Baugröße 1, ist möglich. Die Reiheneinbaugeräte werden auf der Hutschiene montiert, ohne dass der eHZ demontiertwerden muss. Das BKE-Bemessungsanschlussvermögen je Hauptklemmstelle beträgt für Kupferleiter4- 25 mm2, massiv oder feindrähtig mit Aderendhülse. Die Maße des BKE-Klemmbretts entsprechen fürAnschlussleitungen der DIN 43857 T2 „Elektrizitätszähler in Isolierstoffgehäusen ...“ und sind passend auf ZSK.Für den Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N stehen steckbare,unter Spannung montierbare Zusatzklemmstellen zur Verfügung. Eine Sperrung der BKE in nicht gebrückter Stellungist durch ein Steckschloss möglich. Die maximalen Abmessungen in Einbaulage mit plombierbarerBerührungsschutzabdeckung und eHZ-Zähler betragen: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE)oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKEbefinden sich Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationenbei Zählerwechsel

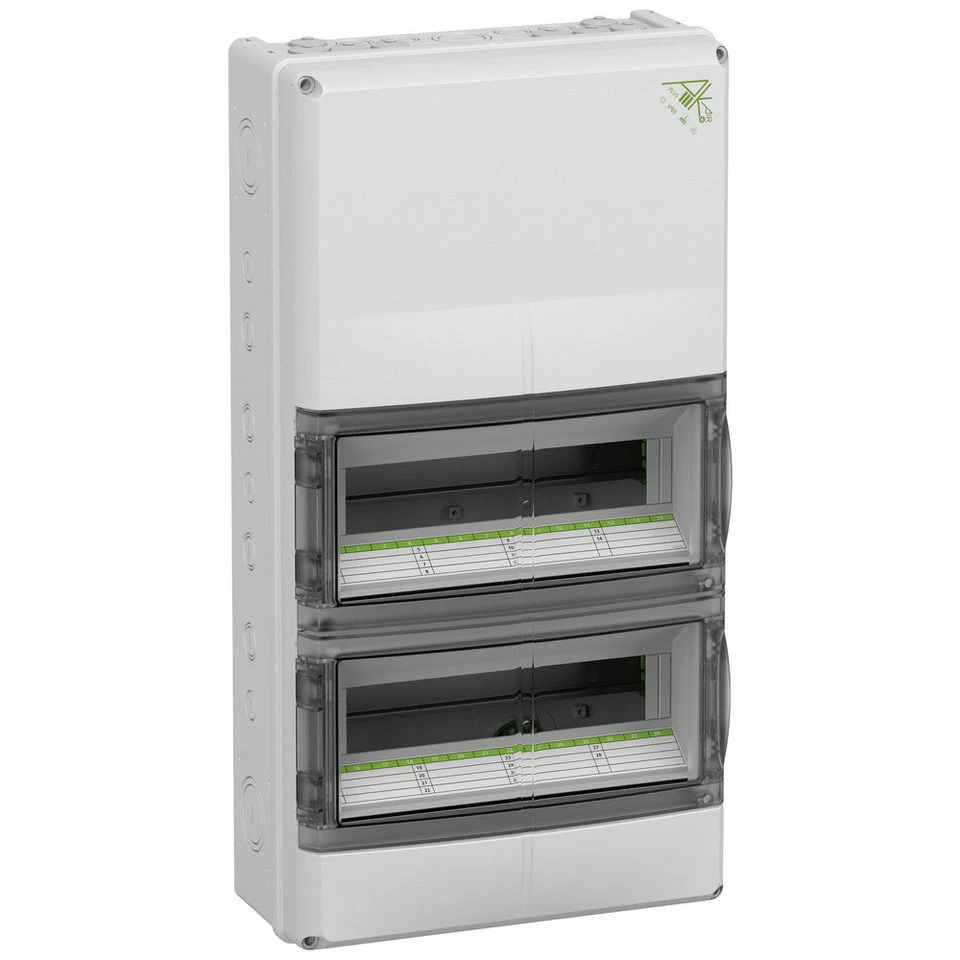

SPELSBERG AK 28 Plus Verteilerbox Kleinverteiler Aufputz 28 Teilungseinheiten 73362801
ÜberblickMit Air®-TechnologieVDE-zertifiziertDLG-zertifiziertIP65BeschreibungDer Kleinverteiler in Industriequalität ist 2-reihig ausgeführt und bietet 28 Teilungseinheiten bei einem Schienenabstand von 150 mm. Integrierte Belüftungselemente reduzieren die Kondenswasserbildung. Oben befinden sich elastische Einführungen. Zum Lieferumfang der Ausstattung gehören Abdeck- und Beschriftungsstreifen, ein zusätzlicher Doppelmembranstutzen sowie weiteres Zubehör. Der Verteiler verfügt über Schutzklasse II, eine Bemessungsisolationsspannung von Ui 1000V AC und eine Bemessungsisolationsspannung von Ui 1500V DC. Er ist halogenfrei, VDE geprüft und erreicht die Schlagfestigkeit IK08. Zusätzlich ist ein Anschlussraum vorhanden. Ausgestattet ist das Gehäuse mit einer 35 mm Normschiene, jedoch ohne PE/N Klemmschiene. Das Air®-Belüftungselement hält die hohe Schutzart IP65 aufrecht und vermindert Kondenswasser. Durch den Luftaustausch wird auftretendes Kondensat innerhalb kurzer Zeit aus dem Gehäuse transportiert. Die Luft im Inneren vermischt sich kontinuierlich mit der Umgebungsluft, wodurch Feuchtigkeit nach außen abgeführt wird.HinweisSicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker

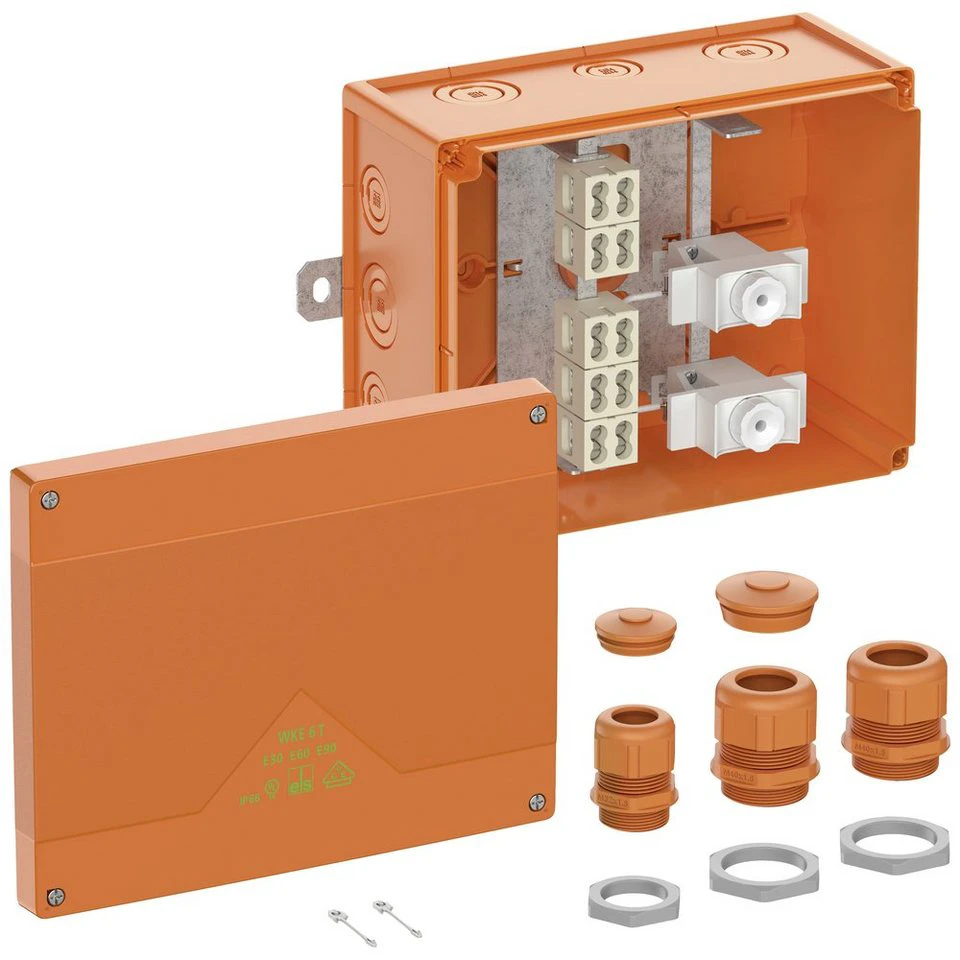

Spelsberg Verteilerbox 86963201 Abzweigkasten IP66 Orange 250 x 200 x 120 mm
ÜberblickSchutzart IP66, Ui=450VACZertifizierung nach UL-EU (EN 62208) und UL-EU (EN61439-1/-2)Ausgestattet mit AusschlagmembranenBeschreibungDer Kabelabzweigkasten verfügt über die Schutzart IP66 und eine Bemessungsisolationsspannung von Ui=450V AC. Er ist nach VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) sowie UL-EU (EN 62208) zertifiziert. Die Ausschlagmembranen sind für M20/M25/M32/M40 ausgelegt, davon 4 rückseitig und 12 seitlich. Außenliegende Befestigungsstellen erleichtern die Montage. Der elektrische Funktionserhalt beträgt E30 - E90 nach DIN 4102 Teil 12. Das Gehäuse ist druck-sog-dicht gemäß Gotthard-Richtlinie. Es besteht aus halogenfreiem Spezialthermoplast. Die Klemmen sind aus hochtemperaturbeständiger Spezialkeramik gefertigt, der Klemmenhalter ist frei positionierbar. Für die Schnellmontage sorgen Außenbefestigungslaschen aus Edelstahl 1.4571. Die Deckelschrauben bestehen aus Edelstahl 1.LieferumfangKabelabzweigkasten + 2x Kabelverschraubung M40 + Dichtbereich 16 - 28 mm + 1x Kabelverschraubung M32 + Dichtbereich 11 - 21 mm + je 1x Doppelmembranstutzen M32 und M40 zum Verschließen versehentlich geöffneter Ausschlagmembranen. + Anleitung

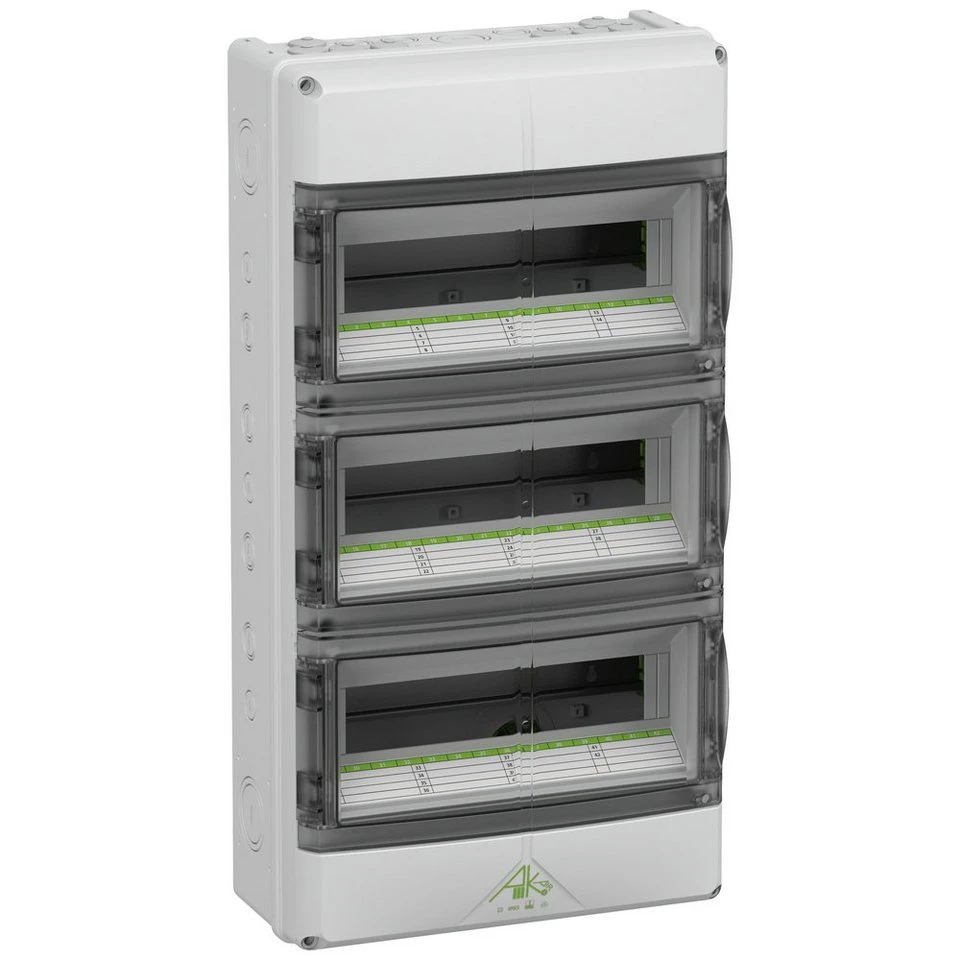

Spelsberg Verteilerbox AK 42 Aufputz 42 Teilungseinheiten IP65
ÜberblickAir®-TechnologieVDE-zertifiziertDLG-zertifiziertSchutzart IP65BeschreibungDer Kleinverteiler in Industriequalität ist 3-reihig ausgeführt und bietet 42 Teilungseinheiten bei einem Schienenabstand von 150 mm. Integrierte Belüftungselemente reduzieren die Bildung von Kondenswasser. Oben befinden sich elastische Einführungen. Zum Lieferumfang des Verteilers gehören Abdeck- und Beschriftungsstreifen, ein zusätzlicher Doppelmembranstutzen sowie weiteres Zubehör. Das Gerät verfügt über Schutzklasse II, eine Bemessungsisolationsspannung Ui von 1000 V AC und eine Bemessungsisolationsspannung Ui von 1500 V DC. Es ist halogenfrei, VDE-geprüft und erreicht die Schlagfestigkeit IK08. Die schraubenlose PE/N-Klemmschiene besitzt jeweils 6 schraubbare Klemmstellen für 2,5–16 mm² sowie 21 beziehungsweise 2 x 14 schraubenlose Klemmstellen für 1,5–4 mm². Das Air®-Belüftungselement verhindert Kondenswasser bei gleichbleibender Schutzart IP65. Entstehendes Kondensat wird durch Luftaustausch schnell aus dem Gehäuse abgeführt. Der kontinuierliche, hohe Luftaustausch ermöglicht die Vermischung der Innenluft mit der Umgebungsluft und führt die Feuchtigkeit nach außen.HinweisSicherheitsrelevantes Bauteil – Installation nur durch Fachhandwerker

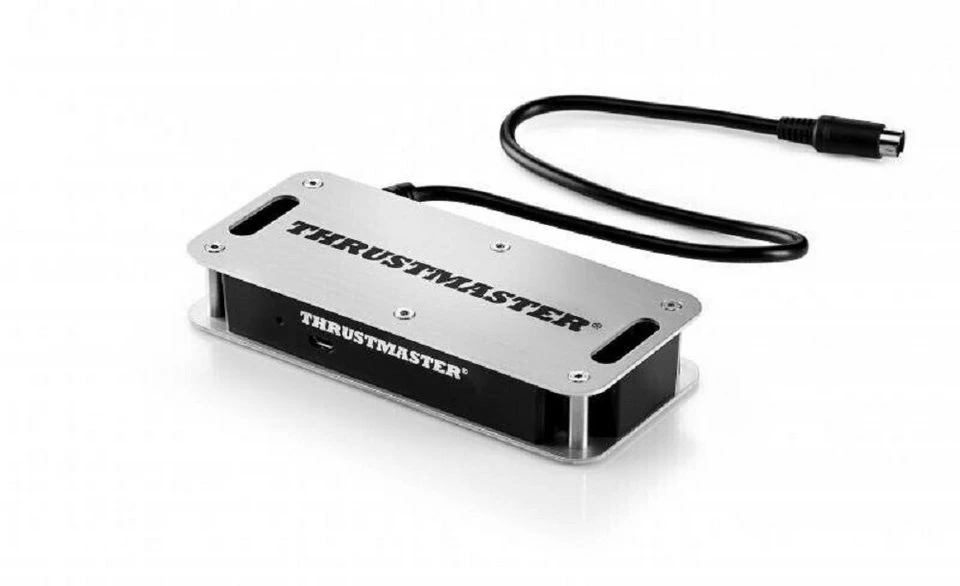

Thrustmaster TM Sim Hub Verteilerbox bis zu 4 Geräte 0,2 m Silber Gerade
Der Thrustmaster TM Sim Hub verbindet bis zu vier Thrustmaster Add-ons gleichzeitig. Er wird direkt mit kompatiblen Thrustmaster-Radkästen verbunden und wurde speziell für den TH8A Shifter sowie die TSS Handbrake Sparco Mod+ entwickelt. Auf PS4 ist der Adapter mit den Rennlenkern der T-GT- und T300-Serie kompatibel. Auf Xbox One eignet er sich für die TS-XW-Racer- und TX-Serien-Rennradträger. Der Kabelteil ist mit Baumwolle überzogen. Der Adapter unterstützt den Anschluss inkompatibler Kabelverbindungen und erweitert den Einsatz von Elektronik. Spezifikationen: Typ: Hub Abschlussstecker: Gerade Verbindungsart: Kabel Kabellänge: 0,2 m Farbe: Silber
